As principais variáveis de interesse de nossos projetos são relacionadas à cinemática tridimensional da locomoção (deslocamentos, velocidades e acelerações lineares e angulares), variáveis espaço-temporais, forças de reação do solo, centro de pressão e pressão plantar. O Laboratório de Análise do Movimento Humano – LAMH possui equipamentos modernos e bastante utilizados na literatura especializada para a mensuração das variáveis biomecânicas do movimento humano e controle postural como descritos a seguir.

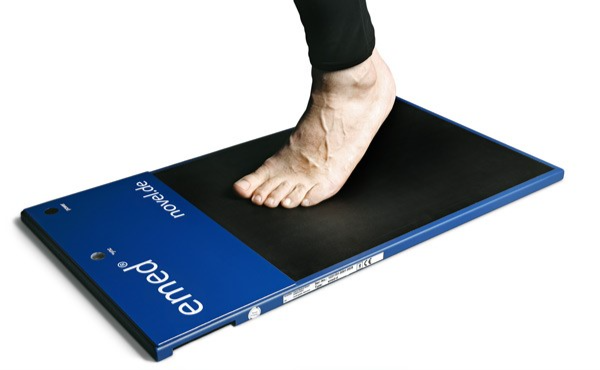

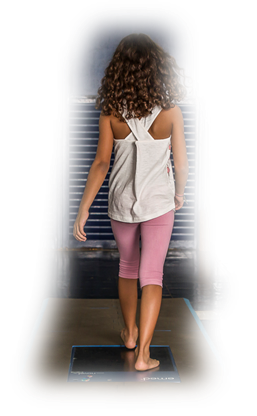

Plataforma de pressão EMED – NOVEL

Plataforma de avaliação da pressão plantar Emed-n50® (www.novel.de) conectada via USB a um computador portátil contendo o softwarede aquisição Emed/R e processamento. A plataforma possui dimensões de 700x403x15,5 milímetros (mm), contendo 6.080 sensores capacitivos, uma resolução de 4 sensores/cm² e frequência de amostragem máxima de 50Hz.

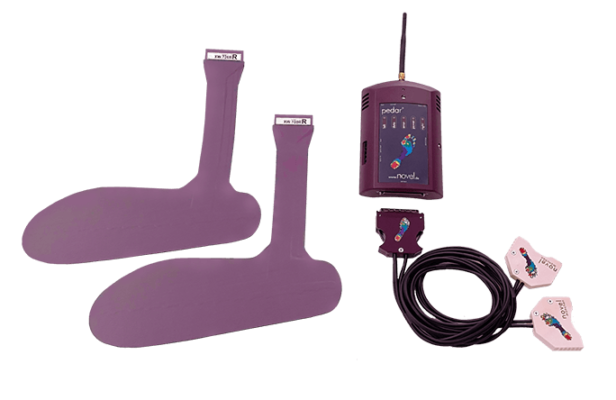

Palmilhas de pressão Sistema PEDAR - NOVEL

O sistema Pedar (www.novel.de) é um sistema de palmilhas instrumentalizadas com sensores capacitivos, resolução de 4 sensores/cm2 (99 sensores por palmilha) e frequencia de aquisição de 100 Hz, permitindo a mensuração de distribuição de pressão preciso e confiável para monitorar cargas locais entre o pé e o calçado.  Pode ser conectado a um PC através de um cabo de fibra óptica/USB. Ele também pode funcionar utilizando tecnologia Bluetooth integrada. E, como mais uma alternativa, o pedar possui armazenamento em cartão SD permitindo que os dados sejam coletados em qualquer lugar e posteriormente transferidos para o computador. Para a análise dos dados é possível dividir o pé em regiões específicas (retropé, mediopé, antepé, metatarsos, hállux e dedos, por exemplo) por meio de software específico chamado multimask obtendo as variáveis de interesse para cada região ou o pé todo: picos de pressão, força máxima, área de contato, tempo de contato e impulso, entre outros).Todos esses recursos tornam o sistema extremamente móvel e flexível para atender a aplicações como caminhar, correr, subir escadas, carregar cargas, jogar futebol ou até mesmo andar de bicicleta.

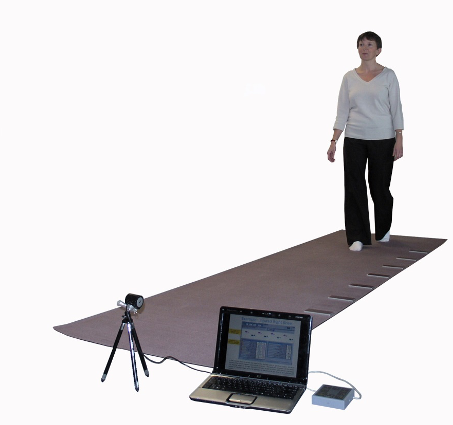

Sistema GaitRite (CIR Systems)

O sistema GaitRite (CIR Systems Inc, EUA) permite mensurar as variáveis espaço-temporais da locomoção, como comprimento do passo, largura do passo, tempo de apoio e tempo de balanço, cadência, velocidade e índices de simetria, entre outros. É composto de uma passarela instrumentalizada que contém 18.432 sensores capacitivos representando uma área ativa de 61 cm de largura e 488 cm de comprimento. O sistema é conectado via porta USB a um computador com software específico.

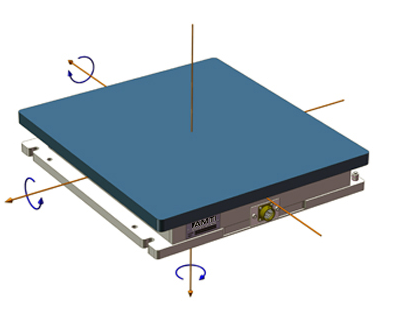

Plataforma de força AMTI - OPT400600HF

Plataforma de força que permite mensurar as forças de reação do solo (Fx, Fy e Fz), momentos (Fx, Fy e Fz) e ponto de aplicação da força resultante (COP) em situações dinâmicas como corrida, andar e saltos podendo ser utilizada integrada a sistemas ópticos de análise de movimento. A plataforma possui 4 sensores resistivos, dimensões de 60cm x 40 cm. Carga máxima de 2000 lbs e frequência natural de 830 Hz.













Plataforma de equilíbrio AccuSway Plus (AMTI)

Plataforma de força portátil que permite mensurar o equilíbrio postural, por meio do deslocamento do centro de pressão – COP. A plataforma possui 4 sensores resistivos que medem as forças de reação do solo e ponto de aplicação da força resultante (COP) em situações estáticas ou semi-estáticas. Frequência de aquisição de até 100Hz, dimensões de 50,2 cm x 50,2 cm. Carga máxima de 180 kgf. Softwares de aquisição e processamento Balance Clinic e Balance Trainer. Variáveis calculadas a partir do deslocamento do COP: amplitude ântero-posterior (CoPap), amplitude médio-laterl (CoPml), velocidade, comprimento do COP, área95 COP, entre outros.

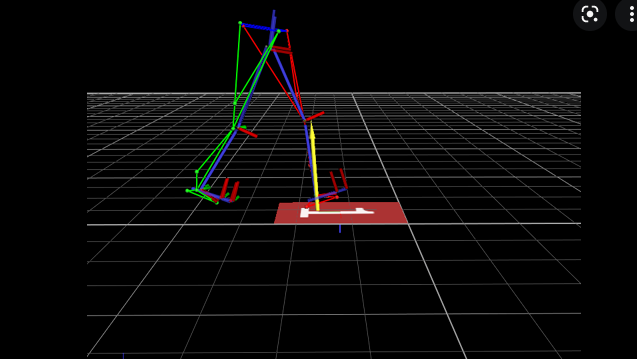

Sistema Vicon Nexus – cinemetria 3D

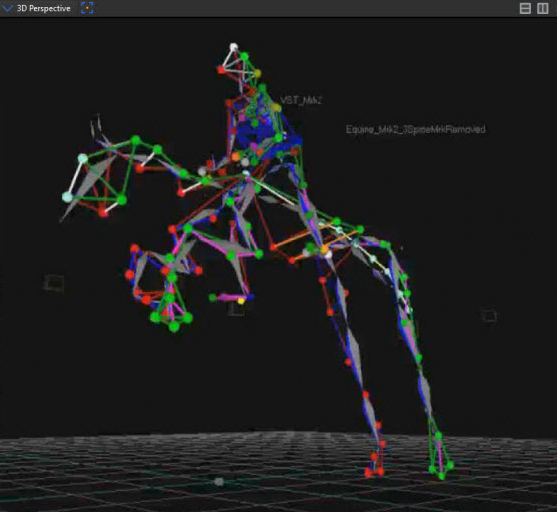

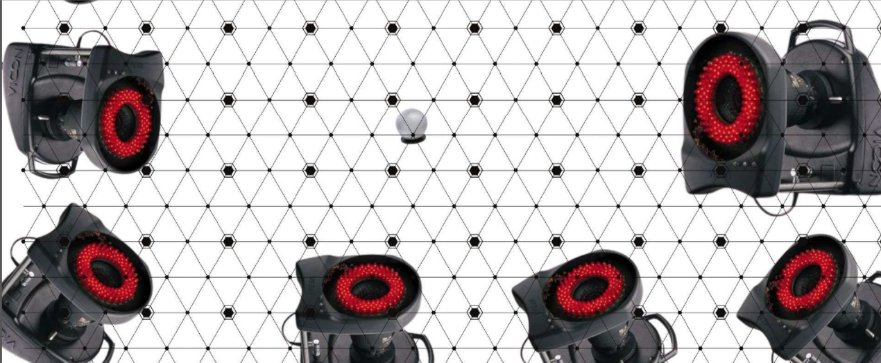

 Sistema de captura tridimensional do movimento com 8 câmeras VICON Vero 2.2. Inclui VICON Lock Lab com 64 canais de entrada analógica e 8 portas de sincronização, softwares VICON Nexus 2.0 e VICON Polygon.  O sistema Vicon de captura de movimento (MOCAP) é um dos sistemas mais utilizados para reconstrução do movimento, tanto na área de ciências da vida, como movimento humano e veterinária, como robótica e realidade virtual. É realizada a reconstrução do movimento tridimensional em aplicações como análise de marcha, análise postural, controle motor, reabilitação, performance de atletas, entre outros.
